産業用モーターの用途には、高温の密閉された作業場、地下鉱山、高湿度の施設、粉塵の多い工場現場など、従来の可変周波数ドライブ (VFD) ソリューションが効果的に機能するのが難しい厳しい動作環境が長年存在していました。これらの環境では、放熱が不十分であったり、設置スペースが限られていたり、過度の塵や湿気が侵入したりすることがよくあります。その結果、従来の空冷モーターや個別の VFD システムでは頻繁に故障が発生し、耐用年数が短くなり、メンテナンスコストが増加します。
完全密閉型水冷永久磁石可変周波数統合モーターは、これらの課題に対処するために特別に開発されました。
従来の空冷モーターは、熱放散のために空気循環に依存しています。密閉された環境や高温の環境では、熱を効果的に除去することができず、過熱、出力低下、さらにはモーターの故障につながります。

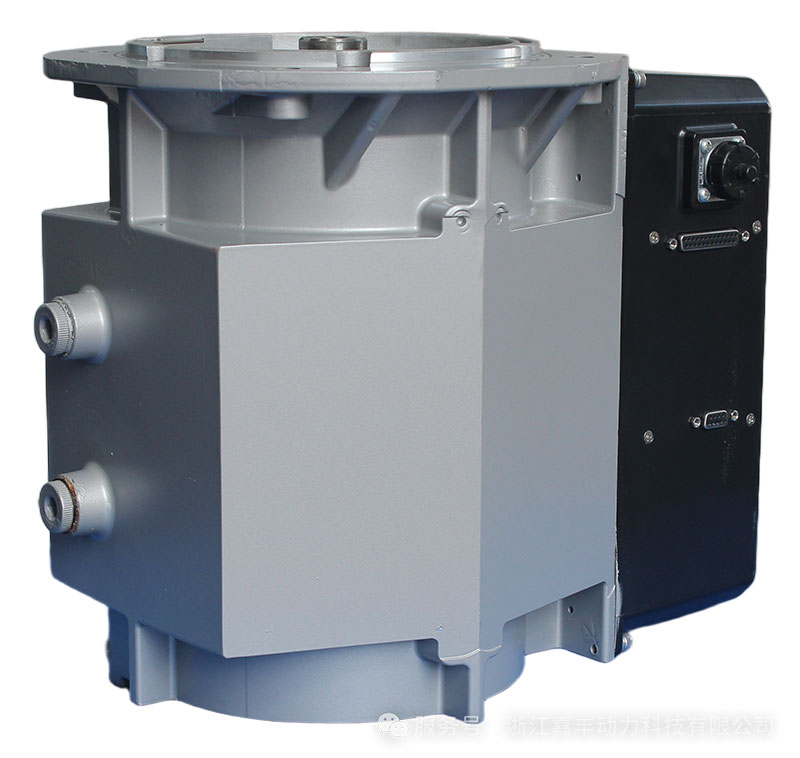

全閉水冷一体型モーターは、モーターと可変周波数ドライブの両方に二重水冷設計を採用しています。冷却水はモーターのステーターハウジングと VFD パワーモジュールを同時に循環し、熱を直接かつ効率的に運び去ります。
この設計の利点は非常に大きいです。同じ物理的サイズでも、モーターは大幅に高い出力密度を達成できます。全負荷または過負荷条件下でも、システムは安定した低温動作を維持できます。フィールドテストデータによれば、従来の空冷誘導モーターを水冷一体型モーターに置き換えると、モーターの表面温度上昇を 30% 以上削減できることがわかりました。
動作温度を下げると、効率が向上するだけでなく、絶縁寿命が延長され、メンテナンスの必要性が軽減されます。
全閉型水冷一体型モーターのもう 1 つの大きな利点は、その卓越した保護機能です。
従来の空冷モーターは空気の流れを確保するための通気口が必要で、塵埃、湿気、腐食性ガスがモーター内部に侵入し、故障のリスクが高まりました。対照的に、水冷一体型モーターは完全に密閉されたハウジングを備えています。熱は外部の空気の流れではなく内部の冷却チャネルを通じて除去されるため、換気口が不要になります。
その結果、IP55以上の保護等級を容易に達成できます。内部電子コンポーネントは過酷な環境条件から完全に隔離されています。
冶金、化学繊維製造、地下採掘など、湿度や粉塵レベルが特に高い業界では、この設計により機器の信頼性が大幅に向上します。一部のアプリケーションでは、年間メンテナンス頻度が年間 5 回のサービス介入から 1 回未満に減り、メンテナンスコストが半分以下に削減されたと報告されています。
永久磁石可変周波数統合モーター ファミリの先進的なメンバーとして、完全密閉型水冷バージョンは、統合システムの核となるプラグ アンド プレイの利点を保持しています。
モーターと VFD は工場で調整され、出荷前に事前設定されているため、現場での複雑な試運転の必要がありません。ユーザーは電源を接続するだけで操作を開始できます。
また、コンパクトな統合設計により、別個の制御キャビネットが不要になり、設置スペース要件が削減され、利用可能なスペースが限られている改造プロジェクトに特に適しています。
省エネの観点からも、モーターには高性能希土類永久磁石材料を採用し、IE5の超高効率レベルを達成しています。従来の誘導電動機と比較して効率が約10％向上します。可変周波数速度制御と組み合わせると、全体的なエネルギーの節約がさらに大きくなります。
完全密閉型水冷永久磁石可変周波数統合モーターは、特に次の環境に適しています。
例としては次のものが挙げられます。
これらの施設は通常、空気循環が悪く、周囲温度が高いため、空冷ソリューションは効果がなくなることが多く、水冷がより信頼性の高い代替手段となります。
例としては次のものが挙げられます。
これらのアプリケーションでは、高い保護定格が重要です。完全密閉設計により、機器内への湿気や塵埃の侵入を防ぎます。
例としては次のものが挙げられます。
水冷方式により高速冷却ファンが不要なため、動作音が大幅に低減され、より静かな作業環境を実現します。
完全密閉型水冷永久磁石可変周波数統合モーターは、4 つの主要なテクノロジーを単一の統合ソリューションに組み合わせています。
これらのテクノロジーを 1 つのシステムに統合することで、クリーンな製造施設から最も要求の厳しい産業環境まで、可変周波数省エネ ソリューションのメリットが拡張されます。産業界がエネルギー効率、信頼性、持続可能性を追求し続ける中、このテクノロジーは、より環境に優しく、より効率的な産業の未来に向けた重要な一歩となります。
