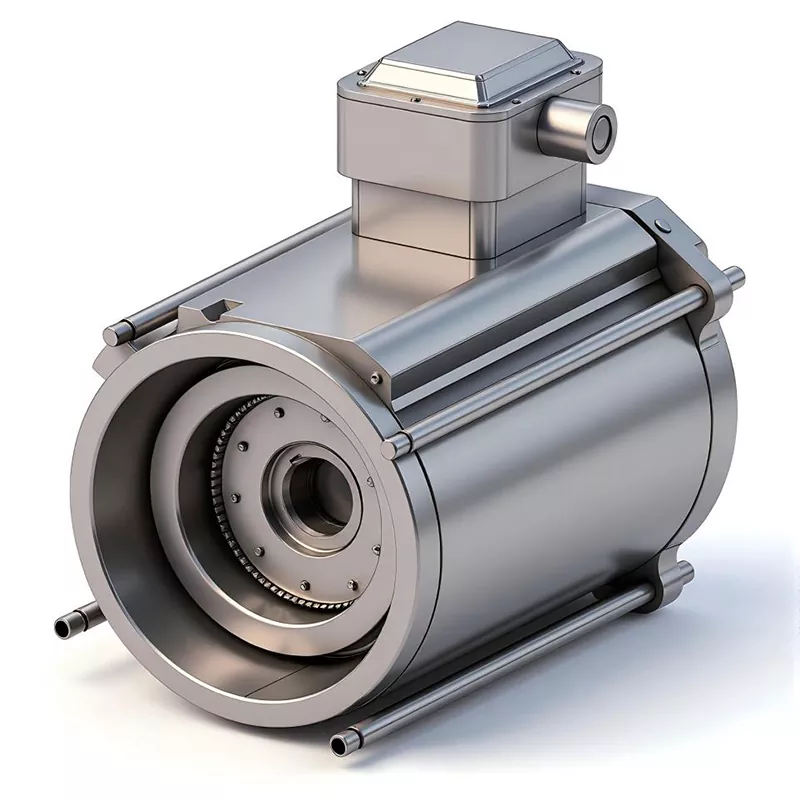

信頼できるモーターサプライヤーおよび工場である Jiafeng Power のカンチレバー水冷永久磁石モーターは、2 つのベアリングを備えた従来のモーターとは異なり、独自のカンチレバー設計を採用しています。ローターは一端で単一のベアリングによって支持され、もう一端は負荷に直接接続されているため、複雑な位置合わせや追加のカップリング、ギアボックスを必要とせずに直接カップリングが可能です。この設計により、設置が簡素化され、スペース要件が削減され、余分な機械的損失が排除されるため、要求の厳しい産業用途向けにシステム効率が向上し、耐久性と信頼性の高い動作が実現します。
|
いいえ。 |
力 |
電圧 |
頻度 |
極 |
スピード (回転数) |
現在 |
効率 |
力 要素 |
絶縁 クラス |
職務の種類 |
繋がり |
保護レベル |
|
1 |
15KW |
380V |
150-300Hz |
8 |
3000-6000 |
26.5A |
93.4% |
0.922 |
F |
S1 |
▲ |
IP68 |
|
2 |
18.5KW |
380V |
150-300Hz |
8 |
3000-6000 |
32A |
95.6% |
0.975 |
F |
S1 |
▲ |
IP68 |
|
3 |
22KW |
380V |
150-300Hz |
8 |
3000-6000 |
37A |
96.1% |
0.98 |
F |
S1 |
▲ |
IP68 |
|
4 |
30KW |
380V |
150-300Hz |
8 |
3000-6000 |
45A |
95.7% |
0.985 |
F |
S1 |
▲ |
IP68 |
|

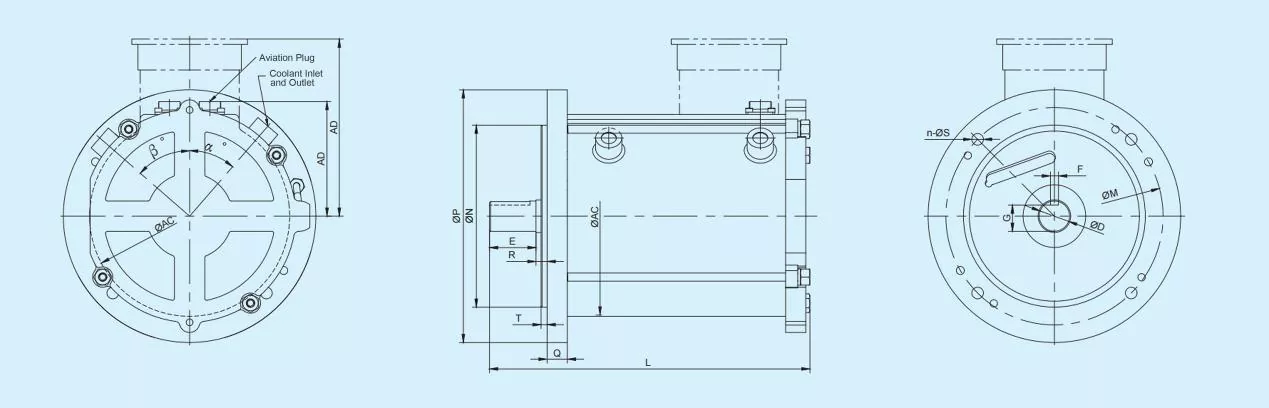

モーター フレーム いいえ。 |
力 |
寸法(mm) |
|||||||||||||||
|
D |
E |
F |
G |
M |
N |
T |
P |
R |
S |
n |
Q |
Y |
交流 |
広告 |
L |
||
|
160 |
15-18.5KW |
42 |
110 |
12 |
37 |
300 |
250 |
5 |
350 |
0 |
19 |
4 |
20 |
PT3/8 |
260 |
246 |
486 |
|
180 |
22KW |
48 |
110 |
14 |
42.5 |
300 |
250 |
5 |
350 |
0 |
19 |
4 |
20 |
PT3/8 |
260 |
246 |
486 |
|
200 |
30KW |
55 |
110 |
16 |
49 |
350 |
300 |
5 |
400 |
0 |
19 |
4 |
25 |
PT3/8 |
260 |
246 |
521 |
完全密閉 (IP68 保護):このモーターの主な利点は、完全に密閉されており、IP68 規格に適合していることです。これにより、モーターローターは真空条件下で長期間確実に動作することができ、モーターが密閉されたチャンバー内に設置される真空ポンプなどの用途に最適です。
高効率:このモーターは最高のエネルギー効率レベル (IE4 および IE5) に達し、従来のモーター タイプと比較して消費電力を大幅に節約できます。
統合された設計:モーターは真空ポンプ シャフト ギアボックスとシームレスに接続するように構築されており、漏れを防ぎ構造をコンパクトに保つ単一の密閉ユニットを形成しており、そのスマートなカンチレバー レイアウトを示唆しています。
水冷システム:水冷システムは、高性能動作中に発生する熱を効率的に管理し、モーターが良好なパフォーマンスで動作することを保証します。私たちは熱管理システムに関する高度な専門知識を持っています。
低ノイズと高品質:この耐久性のあるカンチレバー水冷永久磁石モーターは、低騒音、低振動を実現するように設計されており、厳格な品質管理システムの下で製造されています。
先進的なカンチレバー水冷永久磁石モーターは、信頼性が高く効率的で密閉されたモーター ソリューションを必要とするハイエンド機器や産業で広く使用されています。
半導体製造装置
太陽光発電製造装置
スクリュー真空ポンプおよびスクリューコンプレッサー - カンチレバー設計が一般的な主な用途
