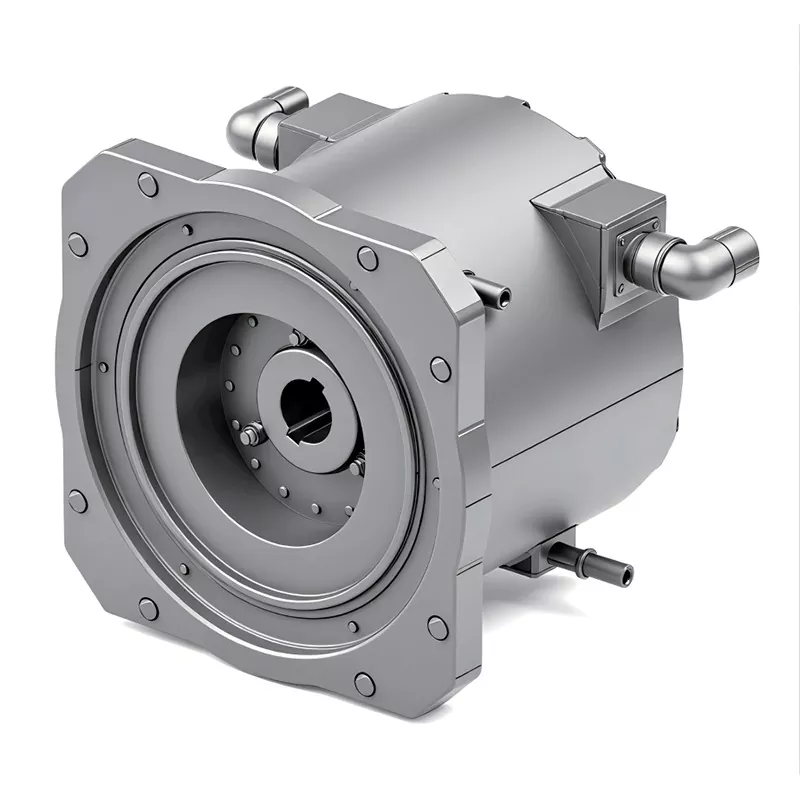

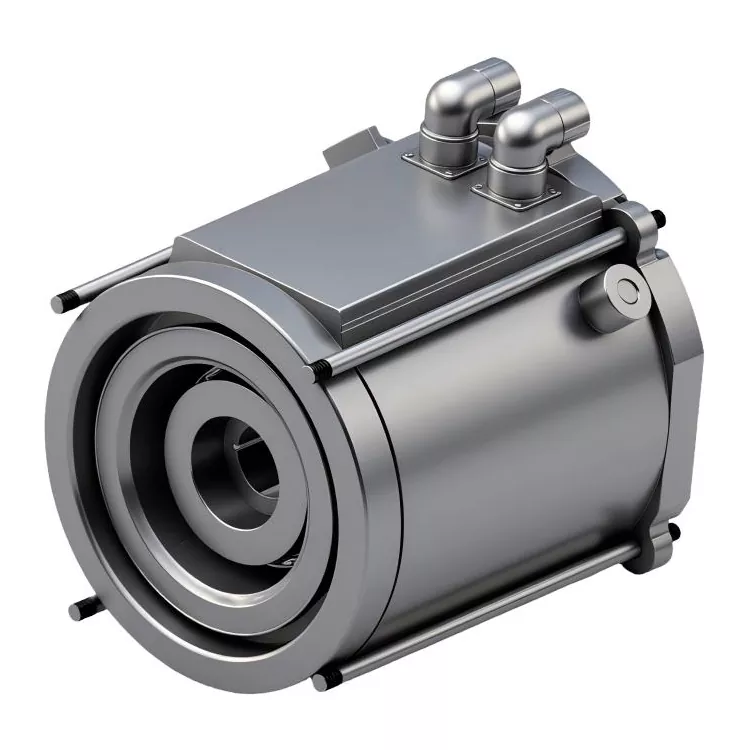

耐久性のあるカンチレバー水冷同期モーターは、幅広い産業用途向けに構築された効率的なモーターです。効果的な水冷システムを備えたカンチレバー設計の利点がもたらされ、高効率、信頼性の高い動作、優れた放熱が実現します。このモーターもカスタマイズ可能です。当社はお客様の仕様に合わせてモーターを製造し、お客様の特定の用途の要求に適合することを保証します。私たちの目標は、最高品質の製品と献身的なサービスを提供することです。
|
いいえ。 |
力 |
電圧 |
頻度 |
極 |
速度(rpm) |
現在 |
効率 |
力 要素 |
絶縁 クラス |
職務の種類 |
繋がり |
保護 レベル |
モーターフレーム |
|
1 |
4KW |
380V |
150-300Hz |
6 |
3000-6000 |
7.2A |
91.7% |
0.92 |
F |
S1 |
Y |
IP68 |
112 |
|
2 |
4.5KW |
380V |
150-300Hz |
6 |
3000-6000 |
7.95A |
92.55% |
0.925 |
F |
S1 |
Y |
IP68 |
112 |
|
3 |
6KW |
380V |
150-300Hz |
6 |
3000-6000 |
10.7A |
93.1% |
0.935 |
F |
S1 |
Y |
IP68 |
132 |
|
4 |
7.5KW |
380V |
150-300Hz |
6 |
3000-6000 |
12.9A |
93.6% |
0.95 |
F |
S1 |
Y |
IP68 |
132 |
|
5 |
11KW |
380V |
150-300Hz |
6 |
3000-6000 |
18.6A |
94.5% |
0.96 |
F |
S1 |
Y |
IP68 |
160 |
|

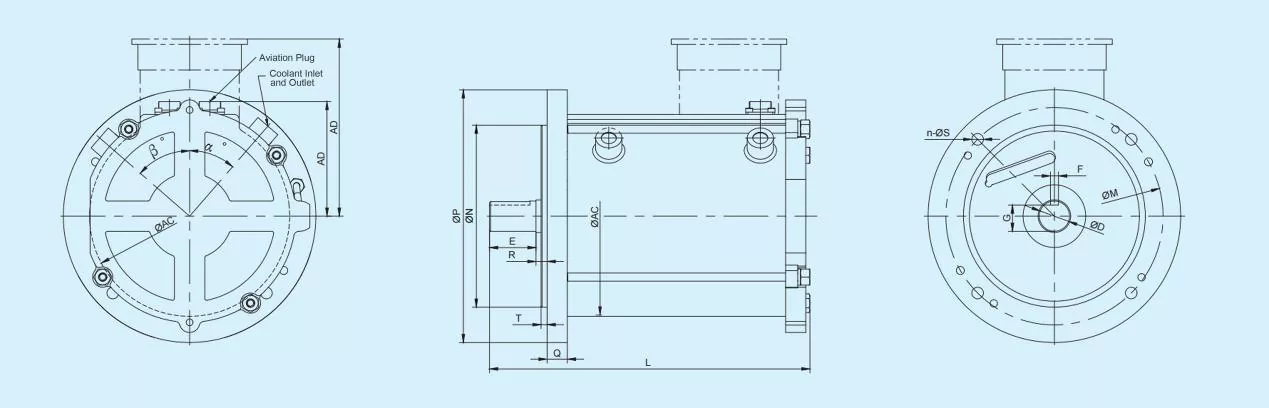

モーター フレーム いいえ。 |
力 |
寸法(mm) |
|||||||||||||||
|
D |
E |
F |
G |
M |
N |
T |
P |
R |
S |
n |
Q |
Y |
交流 |
広告 |
L |
||
|
112 |
4-4.5KW |
28 |
60 |
8 |
24 |
215 |
180 |
4 |
250 |
0 |
15 |
4 |
15 |
PT3/8 |
198 |
146 |
291 |
|
132 |
6-7.5KW |
38 |
80 |
10 |
33 |
265 |
230 |
4 |
300 |
0 |
15 |
4 |
15 |
PT3/8 |
198 |
146 |
291 |
|
160 |
11KW |
42 |
110 |
12 |
37 |
300 |
250 |
5 |
350 |
0 |
19 |
4 |
20 |
PT3/8 |
198 |
146 |
366 |
完全密閉エンクロージャ (IP68 保護レベル):カンチレバー水冷同期モーターは完全に密閉されているため、真空ポンプやコンプレッサーなどのシステムへの統合に最適です。

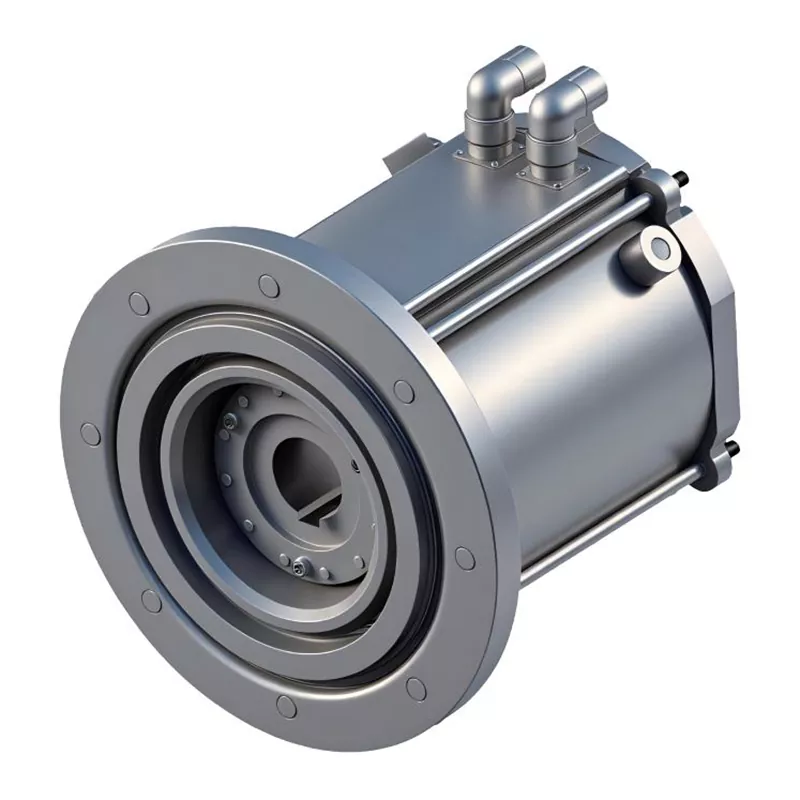

カンチレバーの設計:モーターは片持ち構造になっており、ローターは片持ちで支持されています。 ローターの保守・点検、取り付けが容易な専用設計です。
水冷システム:水冷システムを採用しています。冷却水は冷却ジャケット内を循環し、動作時に発生する熱を効率よく放熱します。これにより、モーターが適切な温度で動作することが保証され、その性能が向上し、耐用年数が長くなります。
|
パラメータ |
仕様 |
|
パワーレンジ |
|
|
電圧 |
380V (カスタム要件に基づいて他の電圧も利用可能) |
|
スピード |
3000 RPM ～ 6000 RPM、または必要に応じて（同期速度） |
|
絶縁クラス |
F（スタンダード） |
|
保護クラス |
|
|
冷却水の流れ |
|
|
効率レベル |
IE4 / IE5 (中国グレード 1 標準) |
真空ポンプ:密閉されたポンプ チャンバーの設計は、半導体製造および工業プロセスにとって非常に重要です。
エアコンプレッサー:スクリューコンプレッサーの効率と信頼性を向上させます。
遠心ファン:HVAC および産業システムに安定した効率的なエアフローを提供します。
ハイエンド産業機械:正確な速度制御、高効率、コンパクトで信頼性の高い設計が必要なアプリケーションに適しています。
